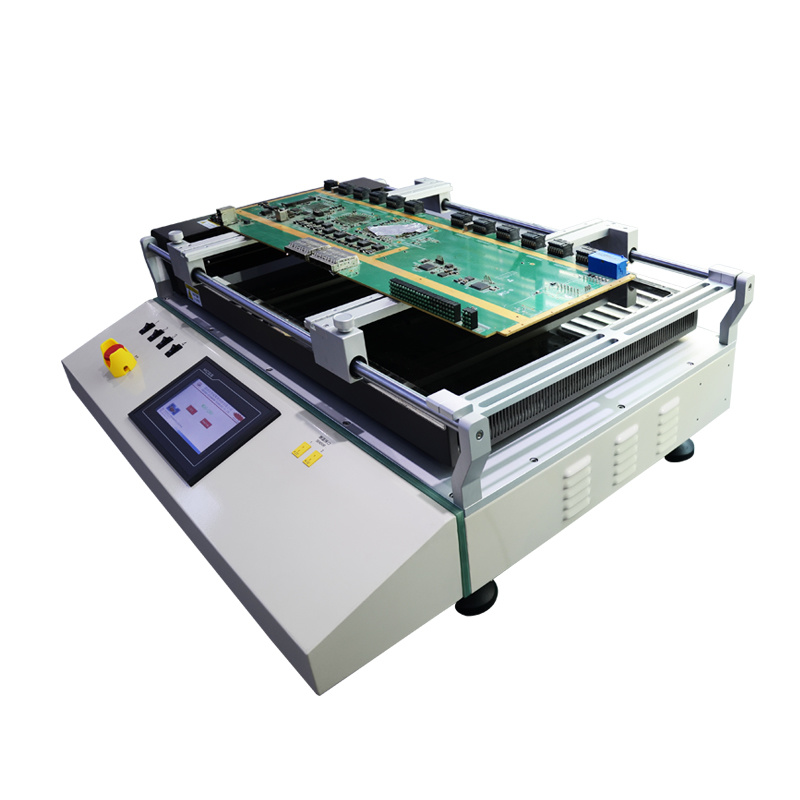

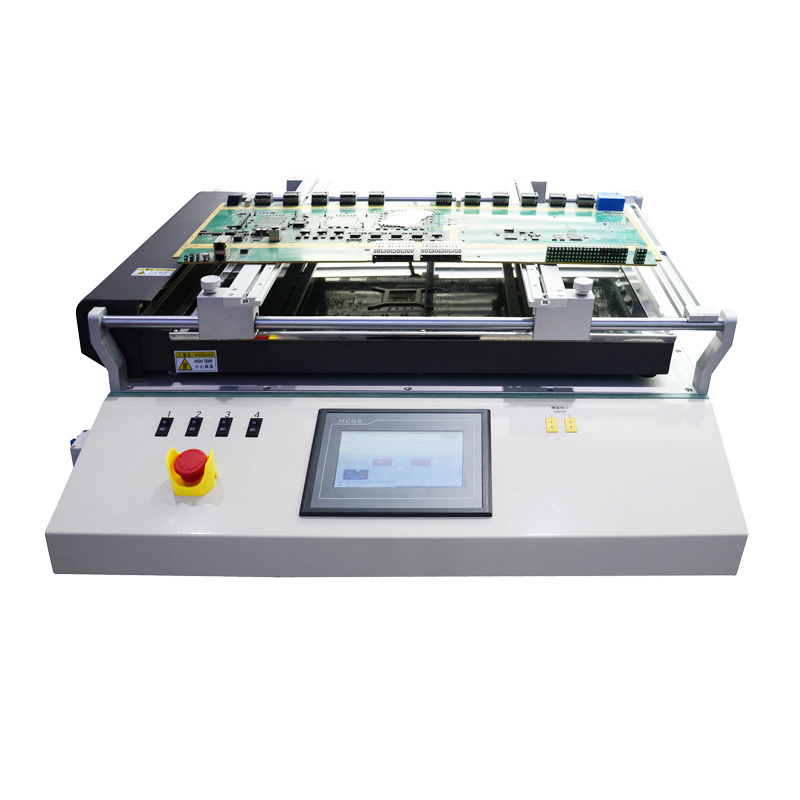

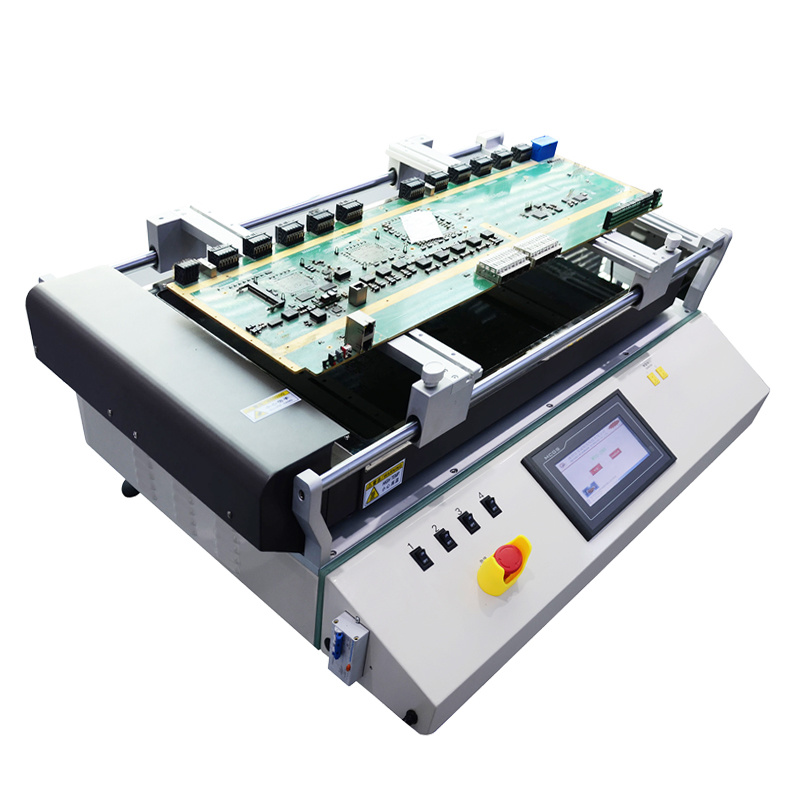

WDS-280 智能PCB预热台特点：
- 该机采用触摸屏人机界面，单片机控制，可存储多组用户温度曲线数据.开机密码保护和修改功能,工作时温度以曲线的方式将数据反应到触摸屏内显示，具有瞬间曲线分析功能.
2、采用进口镀金红外光管+石英玻璃加热，温度精确控制在±3度，超大预热面积（预热面积达650*500mm）,保证PCB受热均匀.
3、选用高精度K型热电偶闭环控制,外置测温接口实现对温度的精密检测.PCB板定位采用V字形槽，灵活方便的可移动式万能夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形。
4、采用大功率横流风机迅速对PCB板进行冷却，提高工作效率.
5、最高可设置8段升温曲线，加热工作完毕具有报警提示功能，为方便用户使用特增加“提前报警”功能.
6、外置2个测温接口，可实时对PCB温度进行监测，温度在触摸屏上即时显示；
7、本机经过CE认证，设有急停开关和异常事故自动断电保护装置.在温度失控 情况下，电路能自动断电，拥有双重超温保护功能. - 该机采用触摸屏人机界面，单片机控制，可存储多组用户温度曲线数据.开机密码保护和修改功能,工作时温度以曲线的方式将数据反应到触摸屏内显示，具有瞬间曲线分析功能.
-
WDS-280智能PCB预热台技术参数：
总功率
7200W
红外加热功率
7000W（4000W受控）
电源
单相(Single Phase) AC 220V±10 50Hz
定位方式
V字型卡槽+万能夹具
温度控制
高精度K型热电偶（Ksensor）闭环控制（Closed Loop）， 温度精度可达正负3度；
电器选材
触摸屏+温度控制模块＋单片机
最大PCB尺寸
680×630mm
红外预热面积
650×500mm
测温接口数量
2个
PCB厚度
0.3-8mm
外形尺寸
830×850×330mm（不含风枪支架）
机器重量
净重约60kg
