- 产品描述
- 技术参数
-

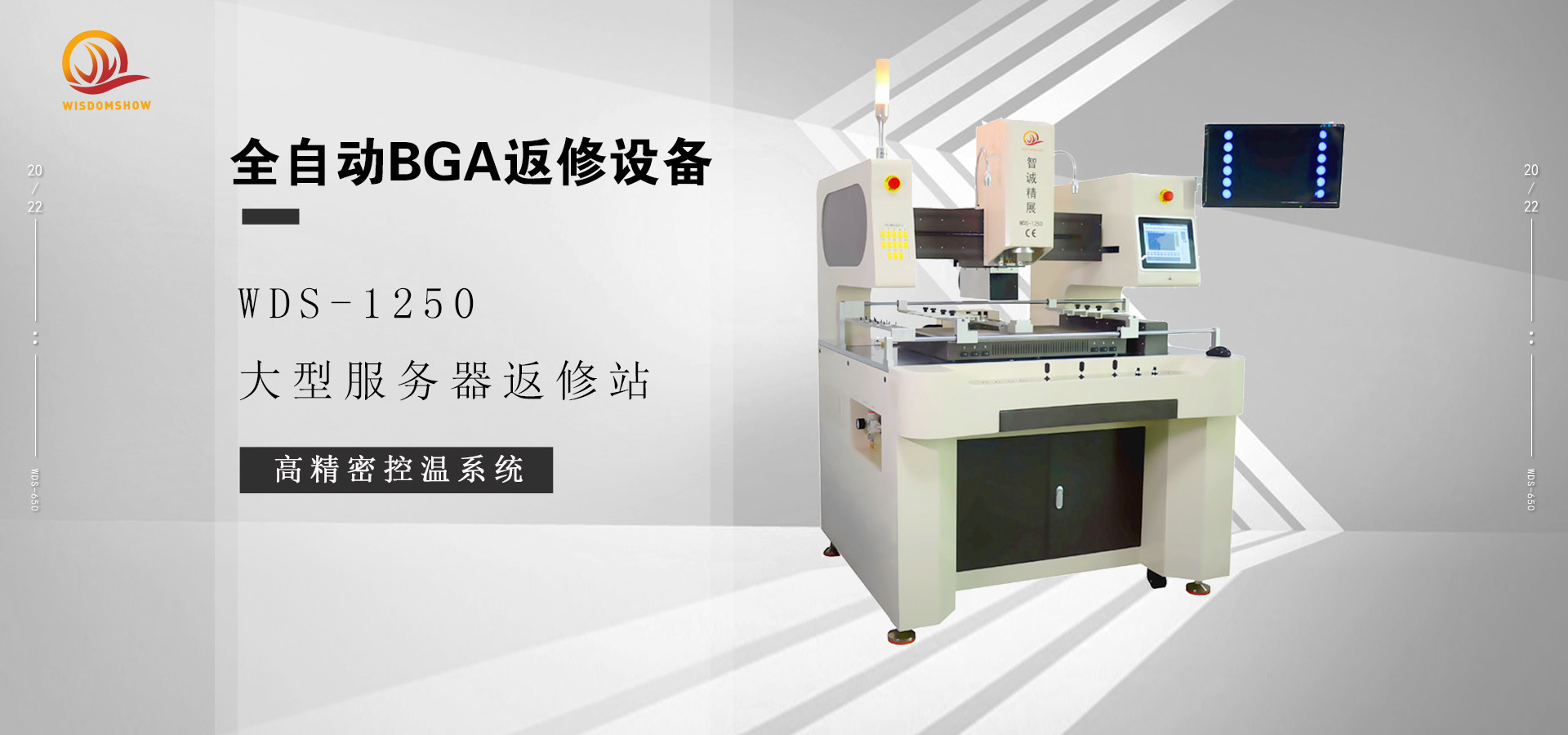

WDS- 1250是一款精密的加大型高端光学对位返修台、适用于5G服务器及大型服务器主板的返修。
自整定的温度曲线：工业POL与伺服运动控制系统精准控温，实时温度曲线显示，可显示设定曲线和实测曲线，可对测温曲线进行分析;并将温度曲线自动保存，方便调取历史参数追溯品质异常，具备超温保护及报警功能，软件可加密及防呆功能。
自动接喂料装置：加热头内设置真空吸管用于芯片吸附，具备自动喂料装置，实现自动喂料和和自动收料，具有记忆功能，可一键完成芯片的拆焊和吸取，操作简单。
精密运动平台：工控一体机电脑和PLC控制;嵌入式工控电脑，高精度K型热电偶闭环控制，上下独立测温，温度精度可达土1度;
高清光学对位系统：采用高清进口CCD ( 800万像素)光学对位系统、自动对焦、软件操作功能，22倍光学变焦，通过POL控制伺服系统自动移动光学镜头对位，采用21.5显示屏显示和操作界面，对位功能与操作系统互不干扰，操作便捷。
高性能、多回路的加热系统：外设置13路测温接口，内部采用高精度K型热电偶，精度可达士19C,同时可接入氧气加热保护POBA,避免氧化发黄，流量及负压精准调节。
下部加热系统：底部红外预热平台，采用德国进口埃尔斯坦暗红外发热板，升温快，预热均匀，预热面积达650x520mm。
-
WDS-1250 返修台装置规格
电源
Ac220v±10%,50/60hz
总功率
28000W
加热器功率
上部热风加热，最大2000W
下部热风加热，最大2000W
底部红外预热，最大24000w
pcb定位方式
V字型卡槽+万能夹具
温控方式
高精度K型热电偶闭环控制，上下独立测温，温度精度可达±1度；
电器选材
触摸屏工控一体机电脑+温度控制模块＋plc＋伺服驱动器
适用PCB尺寸
Max1200×700mm Min 10×10 mm
适用芯片尺寸
Max120×120mm Min 0.6×0.6mm
适用pcb厚度
0.3-8mm
对位系统
光学菱镜+高清工业相机
贴装精度
±0.01mm
测温接口
13个
贴装最大荷重
300G
锡点监控
外接摄像头监控焊接过程中锡球熔化过程
喂料装置
自动接喂料装置
外形尺寸
L1350×W1300×H1850mm
机器重量
约1000kg
